Hướng dẫn triển khai trên môi trường Azure

Tổng quan​

Hệ thống Kubernetes của nhóm được triển khai trên môi trường Azure với dịch vụ Azure Kubernetes Service (AKS). Nhóm sẽ triển khai hệ thống tự động với công cụ Terraform.

Công cụ​

  • Hệ thống được kiểm tra & triển khai với cấu hình như sau:

    • Hệ điều hành: Ubuntu 22.10.

    • Terminal: zsh 5.9 (x86_64-ubuntu-linux-gnu).

  • Công cụ (terminal):

    • kubectl: Công cụ để triển khai Kubernetes resource

      $ kubectl version --short
      Client Version: v1.27.3
      Kustomize Version: v5.0.1
      Server Version: v1.26.4+k3s1

    • kustomize: Công cụ để cài đặt resource

      $ kustomize version
      v5.0.3

    • terraform: Công cụ để triển khai hệ thống tự động

      $ terraform --version
      Terraform v1.5.2
      on linux_amd64

    • azure-cli: Công cụ để giao tiếp với Azure

      $ az --version
      azure-cli                         2.50.0

      core                              2.50.0
      telemetry                          1.0.8

      Dependencies:
      msal                              1.22.0
      azure-mgmt-resource             23.1.0b2

    • helm: Công cụ để quản lý Kubernetes resource

      $ helm version
      version.BuildInfo{Version:"v3.12.1", GitCommit:"f32a527a060157990e2aa86bf45010dfb3cc8b8d", GitTreeState:"clean", GoVersion:"go1.20.4"}

    • helmfile: Công cụ để quản lý helm chart

      $ helmfile version
      Version            0.154.0
      Git Commit         c498af3
      Build Date         24 May 23 06:31 +07 (1 month ago)
      Commit Date        24 May 23 06:29 +07 (1 month ago)
      Dirty Build        no
      Go version         1.20.4
      Compiler           gc
      Platform           linux/amd64

    • argocd: Công cụ để giao tiếp với ArgoCD server

      $ argocd version
      argocd: v2.7.5+a2430af
        BuildDate: 2023-06-16T15:00:03Z
        GitCommit: a2430af1c356b283e5e3fc5bde1f5e2b5199f258
        GitTreeState: clean
        GoVersion: go1.19.10
        Compiler: gc
        Platform: linux/amd64

    • Các công cụ phụ: curl, wget, jq, gpg.

Cài đặt công cụ​

Clone repo gitops về máy:

$ git clone https://github.com/the-company-tcus/gitops.git

Chuyển đến thư mục scripts/install-tools:

$ cd scripts/install-tools

Cài đặt tất cả các công cụ:

$ ./setup.sh

Cài đặt công cụ thủ công:

  • Cài đặt kubectl:

    $ ./kubectl.setup.sh

  • Cài đặt kustomize:

    $ ./kustomize.setup.sh

  • Cài đặt terraform:

    $ ./terraform.setup.sh

  • Cài đặt azure-cli:

    $ ./azure.setup.sh

  • Cài đặt helm:

    $ ./helm.setup.sh

  • Cài đặt helmfile:

    $ ./helmfile.setup.sh

  • Cài đặt argocd:

    $ ./argocd.setup.sh

Triển khai hệ thống​

Tổng quan​

Để triển khai nhóm sẽ làm theo các bước sau:

  1. Tạo Azure Kubernetes Service (AKS) cluster bằng terraform.

  2. Cài đặt helm chart bằng helmfile.

  3. Cài đặt và cấu hình vault.

  4. Cài đặt và cấu hình argocd.

Khởi tạo Azure Kubernetes Service (AKS) cluster​

  1. Đăng nhập vào Azure:

    $ az login

    Người dùng sẽ được yêu cầu truy cập vào đường dẫn và bắt đầu quá trình đăng nhập.

  2. Truy cập thông tin của account:

    Người dùng sẽ cần hai thông tin sau để xác thực với Terraform:

    • Subscription ID: ID của subscription mà người dùng muốn triển khai hệ thống lên.

      $ az account subscription list
      [
          {
              "authorizationSource": "RoleBased",
              "displayName": "Azure for Students",
              "id": "/subscriptions/2ff486ee-879e-4387-8efa-e48e7801ab5f",
              "state": "Enabled",
              "subscriptionId": "2ff486ee-879e-4387-8efa-e48e7801ab5f",
              "subscriptionPolicies": {
              "locationPlacementId": "Public_2014-09-01",
              "quotaId": "AzureForStudents_2018-01-01",
              "spendingLimit": "On"
              }
          }
      ]

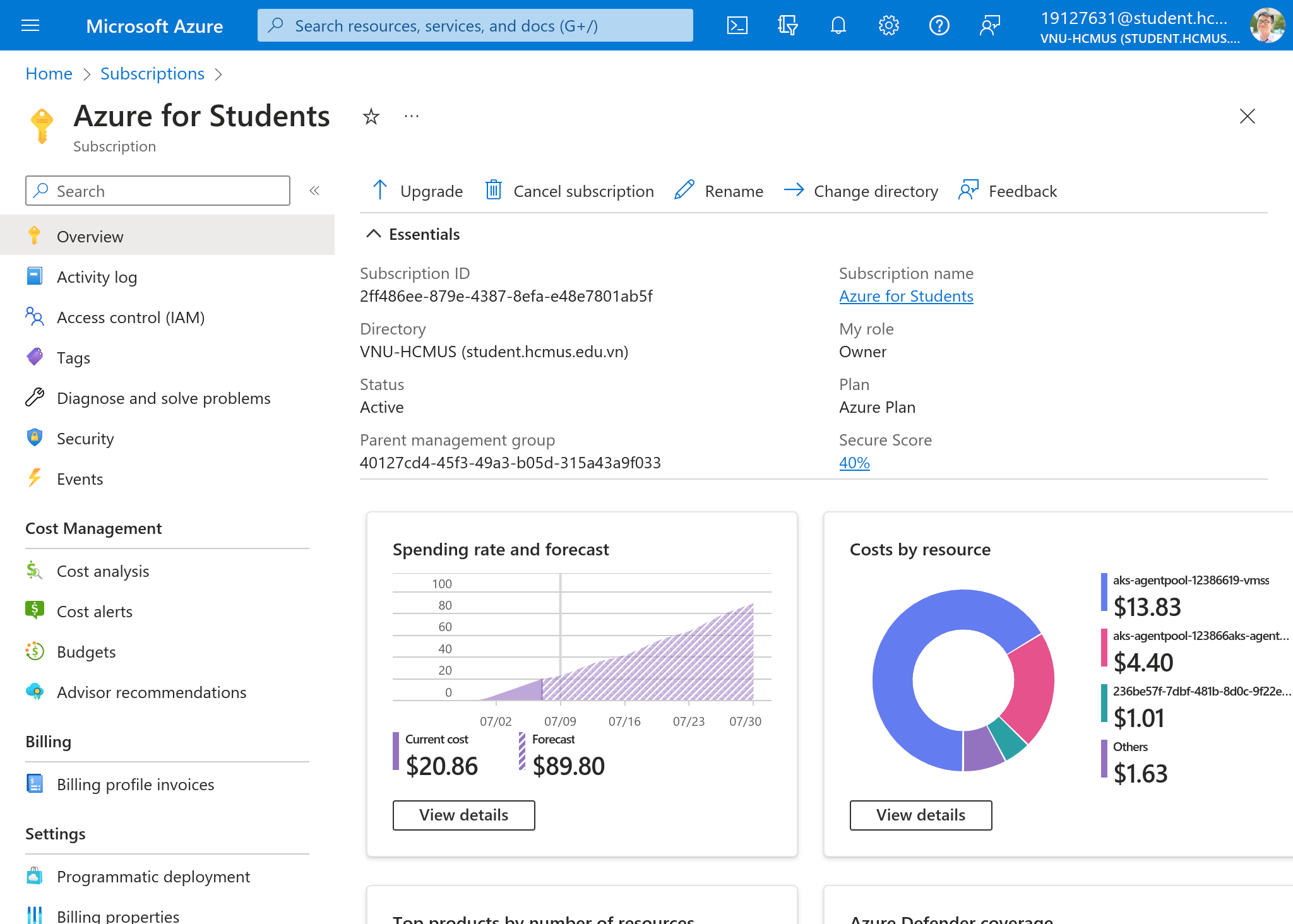

      Hoặc có thể truy cập vào Home/Subscriptions/<SUBSCRIPTION-NAME> để lấy Subscription ID.

      subscription_id

    • Tenant ID: ID của tenant mà người dùng muốn triển khai hệ thống lên.

      $ az account show
      {
          "environmentName": "AzureCloud",
          "homeTenantId": "40127cd4-45f3-49a3-b05d-315a43a9f033",
          "id": "2ff486ee-879e-4387-8efa-e48e7801ab5f",
          "isDefault": true,
          "managedByTenants": [],
          "name": "Azure for Students",
          "state": "Enabled",
          "tenantId": "40127cd4-45f3-49a3-b05d-315a43a9f033",
          "user": {
              "name": "19127631@student.hcmus.edu.vn",
              "type": "user"
          }
      }

      Hoặc có thể truy cập vào Home/Azure Active Directory để lấy Tenant ID.

      tenant_id

  3. Cập nhập thông tin xác thực cho Terraform:

Người triển khai sẽ cập nhật hai thông tin subscription_id và tenant_id vào file terraform.tfvars trong thư mục terraform/azure:

subscription_id = "2ff486ee-879e-4387-8efa-e48e7801ab5f"
tenant_id       = "40127cd4-45f3-49a3-b05d-315a43a9f033"

user_principal_names = [
  "19127626@student.hcmus.edu.vn",
  "19127373@student.hcmus.edu.vn",
  "19127294@student.hcmus.edu.vn",
  "19127607@student.hcmus.edu.vn",
  "19127597@student.hcmus.edu.vn",
]

Ngoài ra, người triển khai cần cập nhật thông tin user_principal_names với email của các thành viên trong nhóm.

  1. Khởi tạo Terraform:

    $ terraform init

  2. Kiểm tra các tài nguyên sẽ được tạo ra:

     $ terraform plan

Terraform sẽ tạo ra các tài nguyên sau:

  • Resource Group: ethi-group.

  • AKS Cluster: ethi

    • Node pool: agentpool.
    • Node Count: 1.
    • VM Size: Standard_B2ms.
    • Kubernetes Version: 1.26.3.

  • Role Assignment:

    • Role Definition Name: Azure Kubernetes Service RBAC Cluster Admin.
    • Principal ID: Các Object ID của thành viên trong nhóm.

  1. Triển khai hệ thống:

    $ terraform apply

Cài đặt helm chart​

Cài đặt các helm chart bằng helmfile:

$ helmfile sync

Cài đặt và cấu hình vault​

  1. Khởi tạo vault:

    $ kubectl -n vault exec vault-0 -- vault operator init -key-shares=1 -key-threshold=1 -format=json > cluster-keys.json

    Vault sẽ được khởi tạo với số lượng key-share là 1 và key-threshold là 1. File cluster-keys.json sẽ chứa thông tin về unseal key và root token của vault.

  2. Đăng nhập vào vault

    $ kubectl -n vault exec vault-0 -- vault login

    Người triển khai sẽ được yêu cầu nhập root_token trong file cluster-keys.json để đăng nhập vào vault.

  3. Tạo secret path

    $ kubectl -n vault exec vault-0 -- vault secrets enable -path=secret kv-v2

    Vault sẽ tạo ra một secret path có tên là secret để lưu trữ các secret.

  4. Tạo Kubernetes secret để lưu root token:

    $ kubectl -n vault create secret generic vault-token \
       --from-literal=token=<ROOT-TOKEN>

    Người triển khai sẽ cập nhật <ROOT-TOKEN> bằng root_token trong file cluster-keys.json.

  5. Import secret vào vault:

    $ cd scripts/vault && make import-prod token="<ROOT-TOKEN>"

    Người triển khai sẽ cập nhật <ROOT-TOKEN> bằng root_token trong file cluster-keys.json.

    Vault sẽ được import các secret từ file scripts/vault/import-secret-prod.yaml vào secret path secret, với công cụ medusa CLI.

    Note: Target make import-prod sẽ yêu cầu người triển khai đã cài đặt Docker.

Cài đặt và cấu hình ArgoCD​

  1. Cài đặt ArgoCD với Kustomize:

    $ kubectl apply -k ./registry/ethi/components/argocd

  2. Cài đặt các ứng dụng của ArgoCD:

    $ kubectl apply -f ./registry/ethi

Cài đặt hệ thống tự động​

Người triển khai có thể dùng file script của nhóm để cài đặt hệ thống tự động các bước:

2. Cài đặt helm chart bằng helmfile.

3. Cài đặt và cấu hình vault.

4. Cài đặt và cấu hình argocd.

Người triển khai có thể chạy file script bootstrap-prod.sh để cài đặt hệ thống:

$ ./bootstrap-prod.sh
